低温循环系列

高效能热泵压缩机  无惧极限天气挑战

海尔物联空气源热水机组采用国际知名品牌超低温专用热泵压缩机，可在环境温度-30°C - 50℃范围内运行，一年四季全天候工作，不受阴雨等恶劣天气影响，满足中国绝大部分地区使用。

喷液冷却&补气增焓技术

喷液冷却技术

采用低温热泵专用喷液冷却技术，有效降低排气温度，扩展压缩机运行范围，提高出水温度，提升低温运行可靠性。

补气增焓技术

采用低温热泵专用补气增晗技术，大大增加机组制热量，提升机组综合性能系数，全年运行更节能，同时还大幅提升机组低温工况的可靠性。

超宽运行范围  极寒地区正常运行

物联空气源热水机组采用国际知名品牌超低温热泵专用涡旋压缩机，-30℃的北方极寒地区到50℃的高热地区都可正常运行，满足用户的热水需求，不论何时何地，尊享舒适生活。

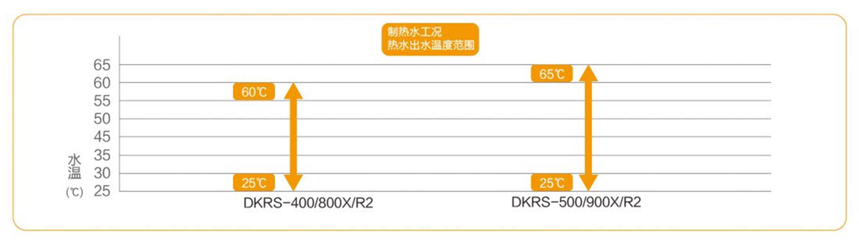

超宽热水温度  满足不同场景水温需求

采用技术领先的控制系统，最高出水温度65C，同时可以按需设定温度，出水温度范围25℃- 60℃，更加人性化的满足不同时间下的水温需求。

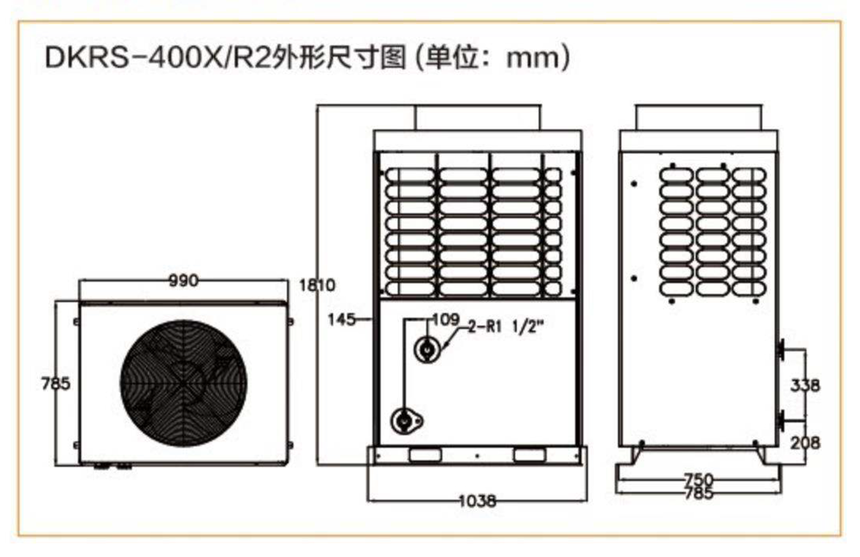

机组安装尺寸图

基础参考位置

机组安装尺寸图

基础参考位置

1.基础承重按机组运行时重量设计。

2.基础可为槽钢(由用户根据机组外形尺寸自行设计)或混凝土结构，基础表面应水平，保证机组水路畅通。

3.机组与基础间加10~20mm橡胶减震垫。

4.机组与基础可用Φ16或Φ18地脚螺栓固定。

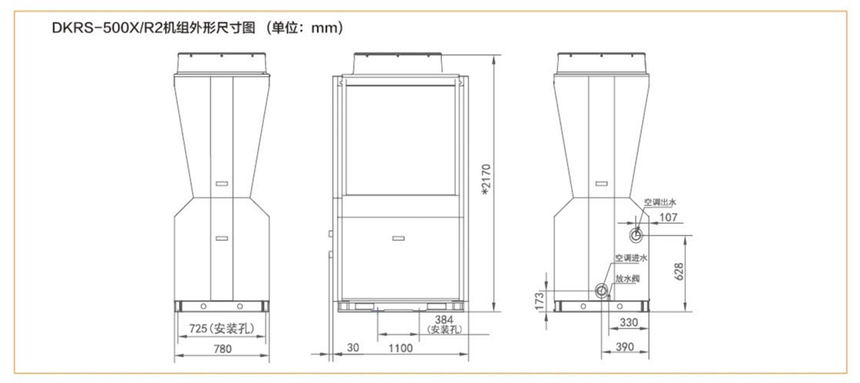

机组安装尺寸图

基础参考位置

1.基础承重按机组运行时重量设计。

2.基础可为槽钢(由用户根据机组外形尺寸自行设计)或混凝土结构，基础表面应水平，保证机组水路畅通。

3.机组与基础间加10~ 20mm橡胶减震垫。

4.机组与基础可用Φ16或Φ18地脚螺栓固定。

参数表

注： 1.以上名义制热量标准工况是在室外干/湿球温度20/15℃，水箱起始温度15℃，水箱终止温度55℃；低温工况是在室外环境干/湿球温度7/6℃，水箱起始温度9℃，水箱种植温度55℃测定的。

2.表中空调侧阻力参数未包括随机附带的水过滤器阻力。

3.表格中的参数会随厂家的产品升级而更改，恕不另行通知。

注： 1.以上名义制热量标准工况是在室外干/湿球温度20/15℃，水箱起始温度15℃，水箱终止温度55℃；低温工况是在室外环境干/湿球温度7/6℃，水箱起始温度9℃，水箱种植温度55℃测定的。

2.表中空调侧阻力参数未包括随机附带的水过滤器阻力。

3.表格中的参数会随厂家的产品升级而更改，恕不另行通知。

变工况参数表

注： 表格中的参数是在水箱初始温度9C ，终止温度55C工况下测试得出的。

注： 表格中的参数是在水箱初始温度9C ，终止温度55C工况下测试得出的。

注： 表格中的参数是在水箱初始温度9C ，终止温度55C工况下测试得出的。

注： 表格中的参数是在水箱初始温度9C ，终止温度55C工况下测试得出的。
